吉林深孔盲孔镗床

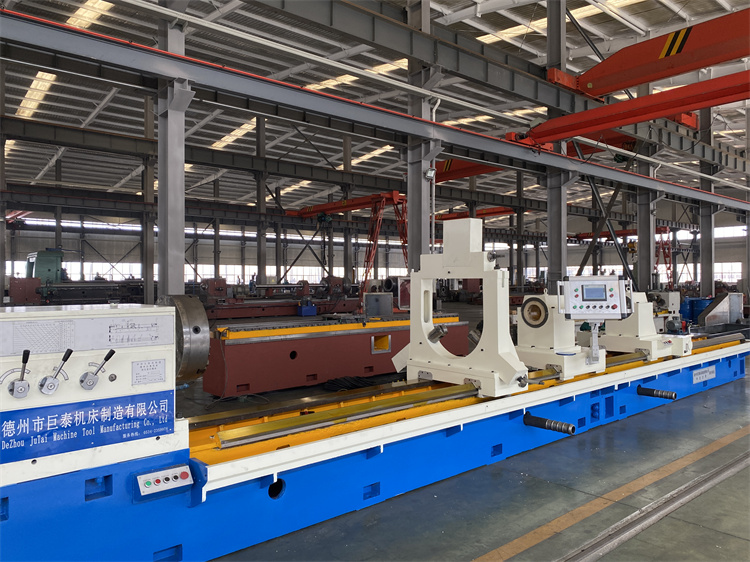

深孔盲孔镗床产品介绍
1.本台设备采用工件旋转刀具不转和进给的加工方式。适用于工件的镗、扩加工工艺，镗孔时，排屑形式为外排屑。
2.镗孔时：工件置于床头箱与镗杆支架之间，用卡盘夹紧，调整好工件中心架。选择合理的工作转速，开动主电机使工件旋转，选择合理的进给量，启动进给系统电机，进行切削工作，加工的铁屑在工件中被冷却液带入工件支架端的排屑斗，再进入排屑框进行分离，分离后的冷却油经回油槽回流到油箱，铁屑被运走。
设备主要技术参数：
1. 镗孔最大直径…………………………………Φ500mm
2. 加工孔最大深度…………………………… 3000mm
3 夹持工件最大直径 …………………………… Φ650mm
4中心支架最大直径………………………………Φ650mm
5. 主轴中心高（主轴中心到平轨的距离）…… 550mm
6. 床头箱主轴孔直径 ………………………… Φ75mm
7. 床头箱主轴前端锥孔 ……………………… Φ85mm (锥度：1:20)
8. 主轴转速范围………………………………… 30----500（rpm） (12级)
9. 进给速度范围 …………………………………5---250（mm/min） (无级)
10. 拖板快速移动速度 ……………………………3m/min
11.主电机功率…………………………………… 22Kw
12.进给电机功率………………………………… 3.6Kw（交流伺服电机）
13.冷却泵电机功率……………………………… 5.5Kw
14.床身宽度……………………………………… 650mm
15.冷却系统额定压力…………………………… 0.1Mpa
16.冷却系统流量………………………………… 300L/min
17.控制系统……………………………………… PLC（西门子）
18.机床承重……………………………………… 3T
